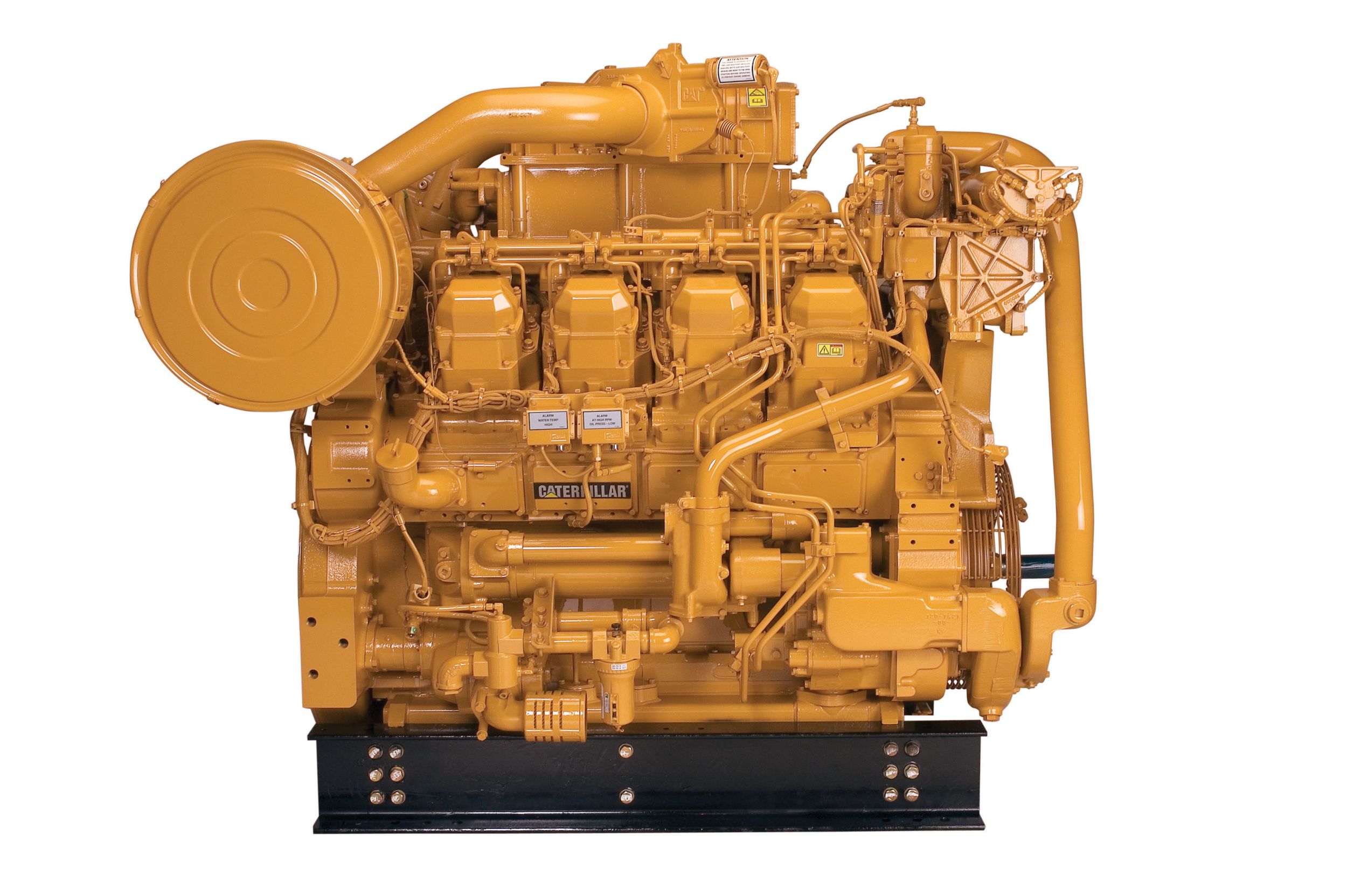

Motor de perforación mecánica terrestre 3508B

Calificación mínima	760 CV
Clasificación máxima	900 CV
Emisiones	No certificado
Velocidad nominal	1,200 RPM
Taladro	7 en
Ictus	7 en

Solicitar presupuesto Descargar folleto

Especificaciones del motor

Calificación mínima	760 CV
Clasificación máxima	900 CV
Emisiones	No certificado
Velocidad nominal	1,200 RPM
Taladro	7 en
Ictus	7 en
Desplazamiento	2.111 in3
Aspiración	Turboalimentado-Aftercooler
Peso del motor, neto en seco	9.500 libras
Intervalo de cambio de aceite	500
Rotación (desde el extremo del volante)	En sentido contrario a las agujas del reloj
Volante y carcasa del volante	SAE nº 00
Dientes del volante	151
Gobernanza y protección	ADEM A3
Calificación mínima	760 BHP
Clasificación máxima	900 BHP
Emisiones	No certificado
Velocidad nominal	1.200 r/min
Taladro	7 en
Ictus	8 en
Desplazamiento	2.111 in³
Aspiración	Turboalimentado-Aftercooler
Peso del motor - Neto en seco	9.500 libras
Intervalo de cambio de aceite	500
Rotación desde el extremo del volante	En sentido contrario a las agujas del reloj
Volante y carcasa del volante	SAE nº 00
Dientes del volante	151

Dimensiones

Longitud	84 en
Anchura	67 en
Altura	80 en
Longitud	84 en
Anchura	67 en
Altura	80 en

Capacidad para líquidos

Sistema de refrigeración mínimo - Sólo motor

27 galones (US)

Diseño de productos

- Desarrollado específicamente para satisfacer las demandas de las aplicaciones de petróleo y gas- Fiabilidad y durabilidad probadas- El robusto diseño de resistencia diésel prolonga la vida útil y reduce los costes de propiedad y funcionamiento- Amplia curva de par optimizada para aplicaciones de transmisión mecánica de petróleo- Densidad de potencia líder en el mercado- Diseñado para funcionar en condiciones de yacimientos petrolíferos, incluidas aplicaciones de alta temperatura ambiente y gran altitud- Larga vida útil probada en aplicaciones de yacimientos petrolíferos- Componentes principales del motor diseñados para su reacondicionamiento y reutilización en la revisión general

Facilidad de instalación

- La configuración de montaje de la base interior-exterior simplifica la integración del aparejo - La amplia gama de accesorios permite flexibilidad de configuración - El montaje del generador de tres puntos en la base interior mantiene la alineación de fábrica - El punto de elevación único simplifica el trabajo de instalación

Gestión digital avanzada del motor

- El sistema de gestión del motor ADEM A3 proporciona control, supervisión y protección del motor.

Seguridad

- Pulsador de parada de emergencia en el panel de instrumentos - Válvulas de cierre de aire y de alivio de explosiones disponibles - Puntos de ajuste de alarma, reducción de potencia y parada configurables - Alarmas, entradas y salidas adicionales disponibles

Envases a medida

Para cualquier aplicación petrolífera, confíe en Caterpillar para satisfacer las necesidades de su proyecto con grupos electrógenos y paquetes mecánicos personalizados de fábrica. Los motores, generadores, controles, radiadores y transmisiones Cat se pueden diseñar y combinar de forma personalizada en colaboración con nuestros distribuidores locales para crear soluciones únicas. Los paquetes personalizados reciben asistencia en todo el mundo y están cubiertos por una garantía de un año tras la puesta en marcha.

Pruebas

Cada juego de motores Cat se somete a pruebas de carga completa para garantizar el rendimiento adecuado del motor.

Asistencia de producto ofrecida a través de la red mundial de distribuidores Cat

Más de 2.200 puntos de venta de distribuidores - Los técnicos de los distribuidores Cat formados en fábrica atienden todos los aspectos de su producto de petróleo Cat - Disponibilidad de piezas, servicio y garantía en todo el mundo - Acuerdos de mantenimiento preventivo disponibles para opciones de reparación antes de avería - El programa S-O-SSM compara sus muestras de aceite y refrigerante con las normas establecidas por Caterpillar para determinar: - Estado de los componentes internos del motor - Presencia de fluidos no deseados - Presencia de subproductos de la combustión - Intervalo de cambio de aceite específico para cada emplazamiento

Más de 80 años de experiencia en la fabricación de motores

La propiedad de los procesos de fabricación permite a Caterpillar fabricar productos fiables y de alta calidad.

Sitio web

Para todas sus necesidades de energía petrolífera, visite www.cat.com/oilandgas.

Sistema de entrada de aire
- Núcleo del postenfriador de circuito separado - revestido resistente a la corrosión (lado del aire), filtro de aire (elemento único con indicador de servicio)
- Doble turbocompresor trasero
Sistema de control
- ADEM A3 ECU - LH
- Sistema electrónico de inyección de combustible (requiere 10 amperios de corriente continua para accionar la unidad electrónica de control del motor)
Sistema de refrigeración
- Conexiones del convertidor de par
- Termostatos y carcasas, bomba de agua de la camisa, centrífuga de engranajes
- Conexiones para la refrigeración del radiador
- Salidas dobles: Conexiones de manguera acodadas de 88,9 mm de D.E. (3,5 pulg.)
- Refrigerador posterior de circuito separado (SCAC)
Sistema de escape
- Colector de escape - seco, fuelle de acero inoxidable
- Turbocompresores dobles con cojinetes refrigerados por agua
- Salida de escape: 292 mm de diámetro interior (11,5 pulg.), orificios de 12-10,5 mm de diámetro EQ SP,376 mm de diámetro de orificio de perno.
Volantes y carcasas de volantes
- Volante, SAE nº 0 - 151 dientes
- Carcasa del volante - SAE nº 0
Sistema de combustible
- Filtro primario de combustible
- Bomba de cebado de combustible
- Filtro de combustible - RH tipo spin-on
- Bomba de transferencia de combustible
- Inyectores unitarios controlados electrónicamente
Instrumentación
- Cuadro de instrumentos electrónico
- Lecturas de instrumentación:
Sistema de lubricación
- Respiradero del cárter - montaje superior
- Enfriador de aceite
- Llenado de aceite y varilla de nivel - RH
- Bomba de aceite
- Filtro de aceite - RH tipo spin-on
- Cárter trasero, intervalo de cambio de 250 horas
- Válvula de vaciado del cárter de aceite - Conexión hembra 3/4" NPT
Sistema de montaje
- Rieles - montaje, tipo suelo
Tomas de fuerza
- Carcasa frontal - dos caras
Sistema de protección
- El sistema ADEM A3 ECU proporciona estrategias de reducción de potencia del motor programables por el cliente para protegerlo frente a condiciones de funcionamiento adversas.
- Entradas lógicas de parada de emergencia en la conexión de interfaz de cliente de 40 patillas
- Cierre de la entrada de aire
General
- Pintura - Amarillo gato
- Amortiguador de vibraciones y protección
- Levantar los ojos
- Serie B TIERRA

Sistema de entrada de aire
- Filtro de aire y montaje del filtro de aire
- Adaptadores de entrada de aire remotos
- Calentador de entrada de aire
Sistema de carga
- Cargadores de batería
- Alternadores de carga
Sistema de control
- Control local del acelerador de velocidad
- Sensores de posición del acelerador
- Módulos de carga compartida
- Conversión del gobernador
Sistema de refrigeración
- Radiadores de núcleo plegado negro de alto brillo
- Conversión del regulador de refrigerante
- Protector de cinturón y protector de radiador
- Ventilador
- Cubre radiador
- Transmisión del ventilador y poleas del ventilador
- Indicador del interruptor de nivel de agua
- Sensores de nivel de refrigerante
- Acondicionador de refrigerante
- Depósito de expansión
- Conversión de refrigeración por intercambiador de calor
- Bomba de agua auxiliar
- Separador de aire
Certificados de emisiones
- Certificación de la OMI y de la Unión Europea
Sistema de escape
- Racor de escape flexible
- Codos y bridas
- Adaptadores de brida y escape
- Colectores y silenciadores
Sistemas de combustible
- Conductos de combustible flexibles
- Refrigerador de combustible
- Separador de agua/combustible
- Interruptor de nivel de combustible
Instrumentación
- Dispositivo de gestión de clientes
- Visualización remota del panel y de la temperatura de la botella
- Interruptores y contactores
- Indicadores y paneles de instrumentos
Sistema de lubricación
- Eliminación de humos
- Aceiteras
- Opciones de prelubricación
- Bombas de sumidero
- Filtros de aceite
Sistema de montaje
- Aisladores de vibraciones
Tomas de fuerza
- Carcasa frontal
- Acoplamientos elásticos
- Cubo de acoplamiento
- Accionamientos accesorios delanteros
- Eje de transmisión auxiliar
- Poleas de transmisión auxiliares
- Eje delantero
- Retirada de la protección de la compuerta
- Poleas
- Eje del volante
Sistema de protección
- Cierres
- Interruptores y contratistas
- Válvula antideflagrante
- Sensores
- Monitor de presión de aceite
- Controles de cierre
- Protección contra la corrosión
Sistema de arranque
- Motores eléctricos de arranque neumático
- Regulador de presión de aire
- Silenciador de aire
- Arrancador hidráulico
- Controles de arranque neumático - manual, eléctrico
- Inicio redundante
- Ayudas iniciales
- Conjuntos de baterías - 24 V
- Cable de batería y soporte de batería
